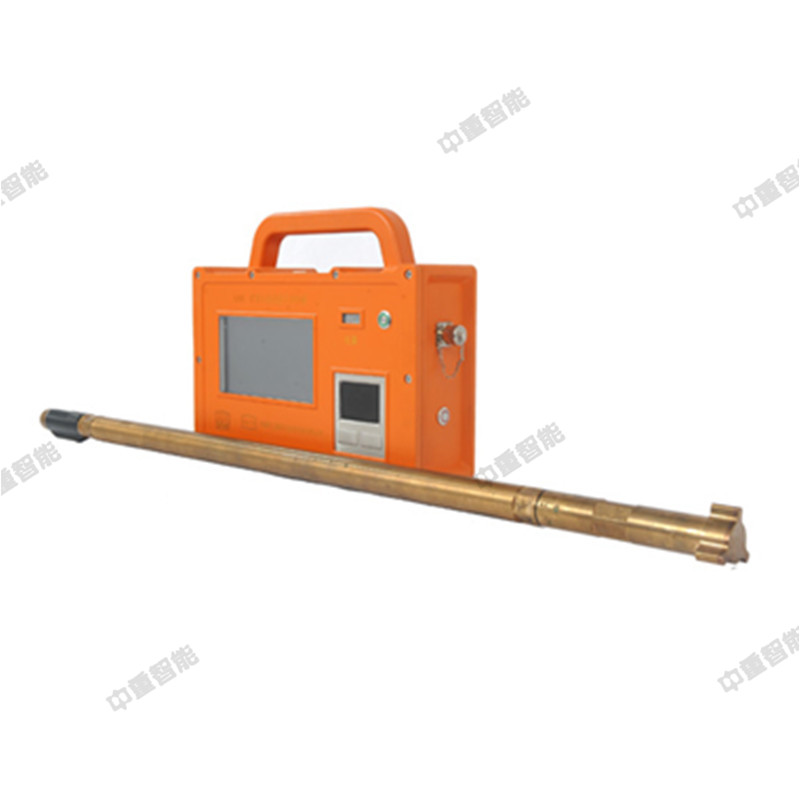

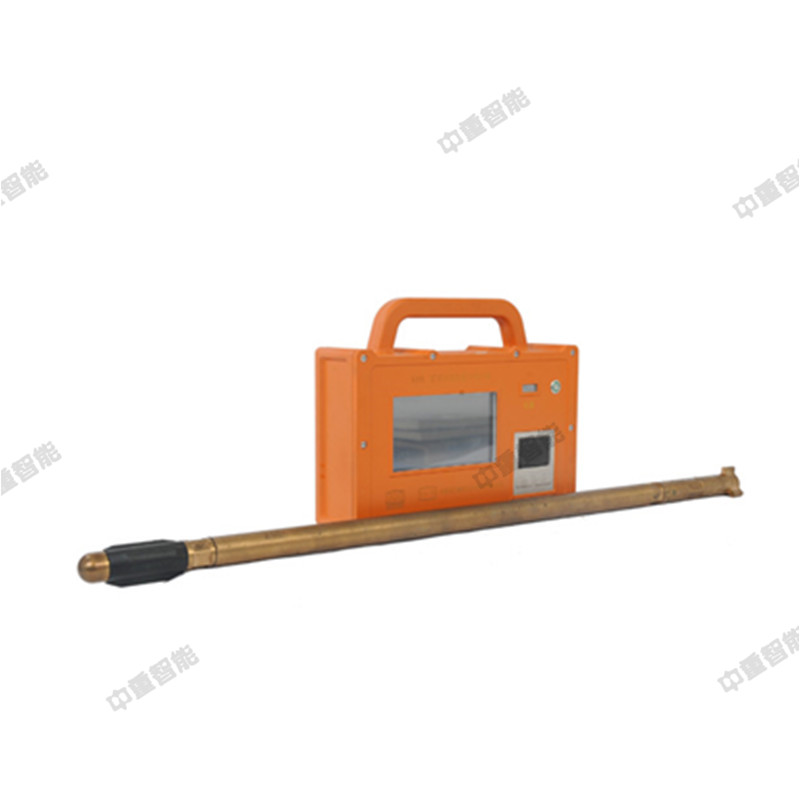

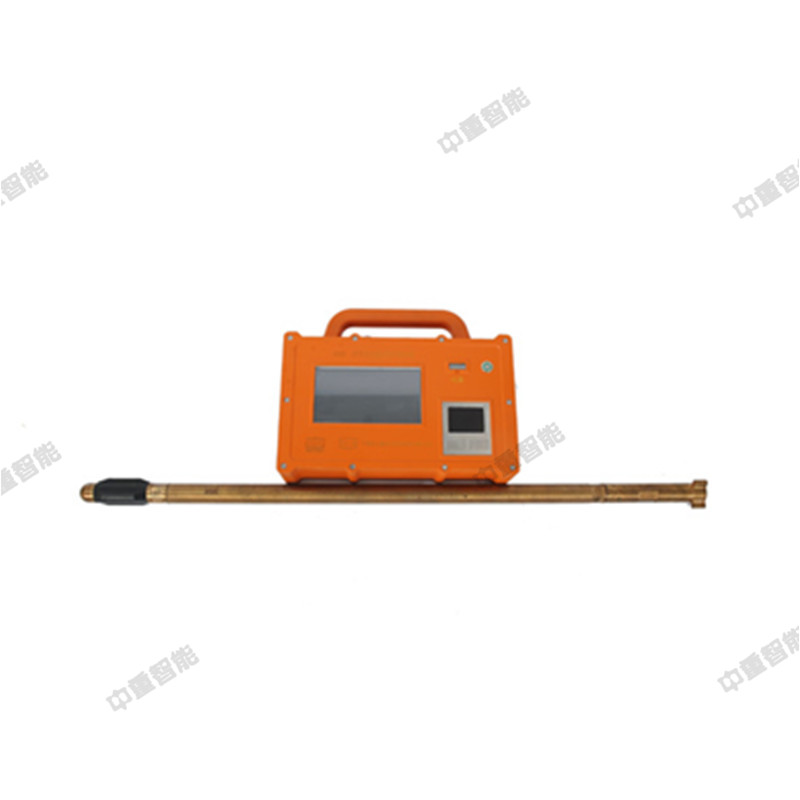

YZG7礦用鉆孔軌跡測量儀

簡要說明
該儀器適用于煤礦井下高瓦斯、高粉塵、高溫度環境中，能夠進行地質勘探孔、瓦斯抽放孔、探放水孔、注漿加固孔等鉆孔的軌跡隨鉆測量。
該儀器可實現回轉鉆進隨鉆測量，并將數據存儲在探管內部，成孔后井下顯示軌跡。具有體積小、重量輕、攜帶方便的特點。可顯示鉆孔的軌跡圖形以及深度、傾角、方位角數據，數據采用Excel格式保存，方便地實現數據的存貯、刪除、顯示。

技術參數
測量范圍及精度
參數名稱                        測量范圍                     絕對誤差
傾角                             -90°～90°                    ±0.1°
方位角                             0°～360°                     ±1.0°
工具面向角                          0°～360°                     ±1.0°
探管基本參數                            顯示控制器基本參數
?工作時間     ≥100h                 ?使用方式    攜帶式
?外徑         Ф30mm                 ?操作系統    WinCE操作系統
?長度         952mm             ?存儲容量    最大32G
?質量         ≤3.3kg             ?顯示屏    7寸
?耐水壓     ≥12Mpa             ?數據管理    井下現場顯示鉆孔軌
