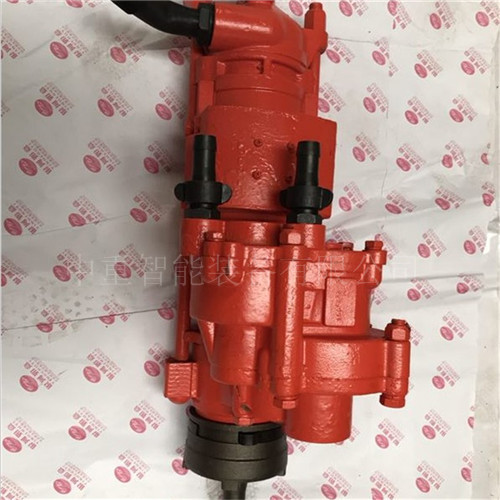

YGZ-90圓盤式鑿巖機 YGZ-70氣動導軌式獨立回轉鑿巖機

一、用途：TJ25(TJ22)型圓盤式鉆架是與YGZ90型導軌回轉鑿巖機配套,以壓縮空氣為動力的中深孔鑿巖設備。主要用于井下采礦場接桿鉆鑿上向扇型或環型中深孔的石方工程。適用巷道斷面為：2.2m×2.2m、2.5m×2.5m到3m×3m,鉆孔直徑50-80cm,有效孔深30m。

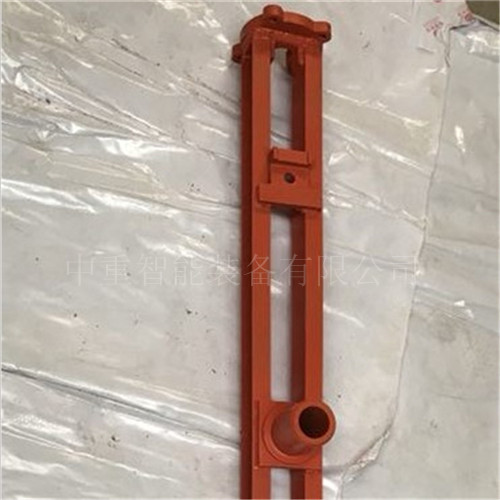

  二、結構特點：該鉆架結構簡單，拆運方便，工作安全可靠，效率高． 整個鉆架由鉆架結合部，推進器結合部和操作臺結合部三個組件組成，鉆架結合部主要包括氣頂、圓盤和底撬三個部件。推進器結合部由掐釬器、導軌、滑座和推進馬達四個部件。操縱臺結合部包括操縱閥和油霧器等主要部件。

用途：

TJ25(TJ22)型圓盤式鉆架是與YGZ90型導軌回轉鑿巖機配套,以壓縮空氣為動力的中深孔鑿巖設備。主要用于井下采礦場接桿鉆鑿上向扇型或環型中深孔的石方工程。適用巷道斷面為：2.2m×2.2m、2.5m×2.5m到3m×3m,鉆孔直徑50-80cm,有效孔深30m。

結構特點：該鉆架結構簡單，拆運方便，工作安全可靠，效率高． 整個鉆架由鉆架結合部，推進器結合部和操作臺結合部三個組件組成，鉆架結合部主要包括氣頂、圓盤和底撬三個部件。推進器結合部由掐釬器、導軌、滑座和推進馬達四個部件。操縱臺結合部包括操縱閥和油霧器等主要部件。
